صفر تا صد استپر موتور خودروها

مقدمه

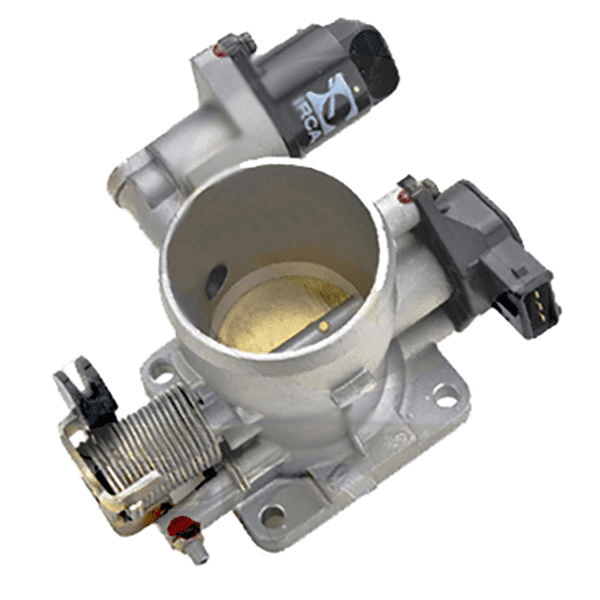

استپر موتور، قطعه‌ای الکترومکانیکی است که در خودروهای انژکتوری نقش بسیار مهمی را ایفا می‌کند. این موتور کوچک اما قدرتمند، با حرکات دقیق و گام به گام، میزان هوای ورودی به موتور را تنظیم می‌کند و به این ترتیب، دور آرام موتور را در حالت درجا (زمانی که پدال گاز فشرده نمی‌شود) کنترل می‌کند. در واقع، استپر موتور به عنوان یک رابط بین ECU (واحد کنترل الکترونیکی) و موتور عمل می‌کند و با دریافت دستورات از ECU، دریچه هوای ورودی به موتور را باز و بسته می‌کند. در این مقاله، به بررسی جامع استپر موتور، نحوه عملکرد، انواع، مزایا، معایب، عیوب متداول، روش‌های عیب‌یابی و تعمیر، و همچنین نکات مهم در نگهداری از آن خواهیم پرداخت.

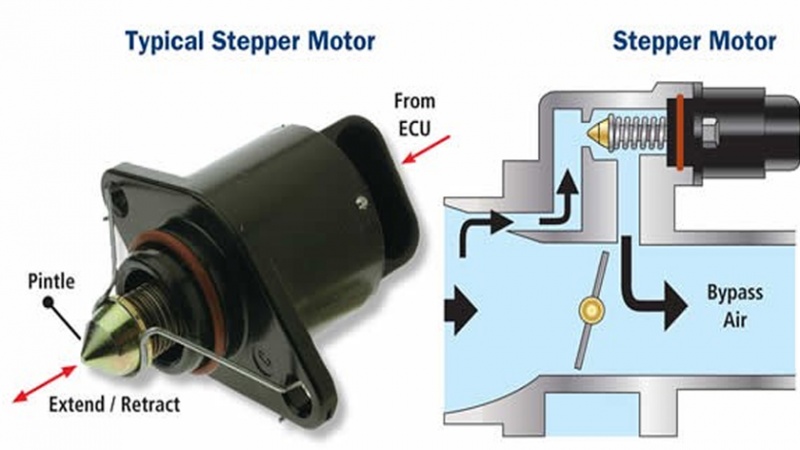

نحوه عملکرد استپر موتور

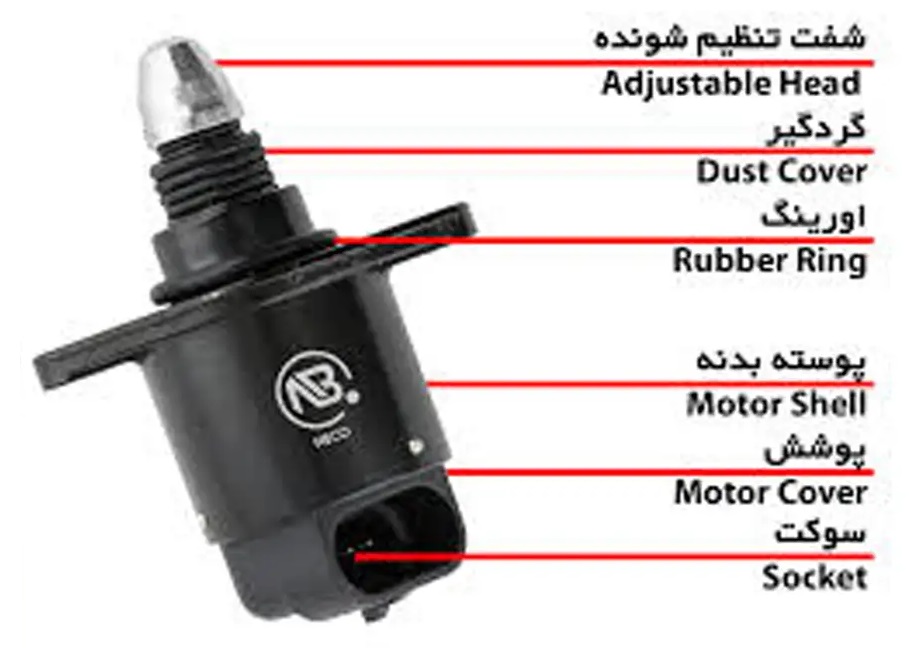

استپر موتور از یک روتور (بخش متحرک) و یک استاتور (بخش ثابت) تشکیل شده است. روتور دارای چندین قطب مغناطیسی است که با اعمال جریان الکتریکی در سیم‌پیچ‌های استاتور، به صورت گام به گام می‌چرخد. هر گام چرخش روتور، معادل یک تغییر کوچک در موقعیت دریچه هوای ورودی است. ECU با توجه به اطلاعات دریافتی از سنسورهای مختلف مانند سنسور دمای آب، سنسور اکسیژن و سنسور دور موتور، به استپر موتور فرمان می‌دهد تا دریچه هوا را در موقعیت مناسب قرار دهد.

انواع استپر موتور

استپر موتورها بر اساس ساختار، تعداد فاز و نحوه کنترل به انواع مختلفی تقسیم می‌شوند. برخی از انواع رایج استپر موتور عبارتند از:

• استپر موتورهای یک فاز: ساده‌ترین نوع استپر موتور هستند و دارای یک فاز سیم‌پیچی هستند.
• استپر موتورهای دو فاز: دارای دو فاز سیم‌پیچی هستند و دقت و گشتاور بالاتری نسبت به نوع یک فاز دارند.
• استپر موتورهای چند فاز: دارای بیش از دو فاز سیم‌پیچی هستند و دقت و گشتاور بسیار بالایی دارند.
• استپر موتورهای هیبریدی: ترکیبی از استپر موتورهای مغناطیسی دائمی و استپر موتورهای متناوب هستند.
• استپر موتورهای پله‌ای: دارای پله‌های مشخصی هستند و حرکت آن‌ها به صورت پله‌ای صورت می‌گیرد.

مزایای استفاده از استپر موتور

• کنترل دقیق دور آرام: استپر موتور به ECU کمک می‌کند تا دور آرام موتور را با دقت بسیار بالایی تنظیم کند.
• کاهش مصرف سوخت: با تنظیم دقیق مقدار هوای ورودی، استپر موتور به کاهش مصرف سوخت کمک می‌کند.
• کاهش آلایندگی: عملکرد دقیق استپر موتور باعث کاهش آلایندگی خودرو می‌شود.
• افزایش عمر موتور: با حفظ دور آرام مناسب، استپر موتور به افزایش عمر موتور کمک می‌کند.
• سادگی ساختار: ساختار ساده استپر موتور باعث شده تا هزینه تولید آن پایین باشد.
• قابلیت اطمینان بالا: استپر موتورها از نظر مکانیکی بسیار مقاوم هستند و عمر طولانی دارند.

معایب استفاده از استپر موتور

• حساسیت به آلودگی: استپر موتور به دلیل قرارگیری در مسیر هوای ورودی، ممکن است به مرور زمان آلوده شود و عملکرد آن دچار اختلال شود.
• تولید حرارت: در هنگام کار، استپر موتور مقداری حرارت تولید می‌کند که در صورت عدم خنک‌کاری مناسب می‌تواند به آن آسیب برساند.
• نویز الکترومغناطیسی: استپر موتورها ممکن است مقداری نویز الکترومغناطیسی تولید کنند که بر عملکرد سایر قطعات الکترونیکی خودرو تأثیر بگذارد.
• هزینه تعمیر بالا: در صورت خرابی، هزینه تعمیر یا تعویض استپر موتور ممکن است بالا باشد.

عیوب متداول استپر موتور

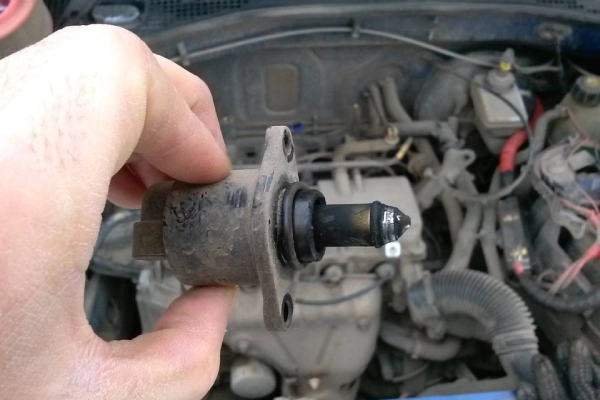

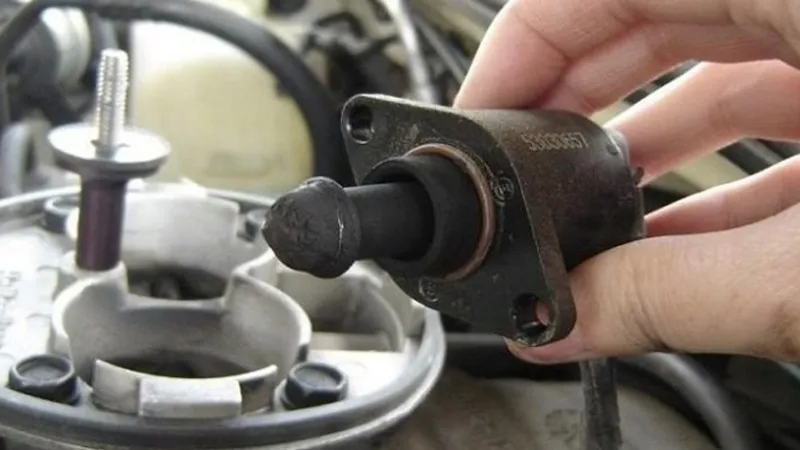

• کثیف شدن: تجمع ذرات کربن، روغن و سایر آلودگی‌ها بر روی تیغه‌های استپر موتور باعث اختلال در حرکت آن می‌شود.
• ساییدگی مکانیکی: با گذشت زمان، قطعات مکانیکی استپر موتور ممکن است دچار سایش شوند.
• خرابی سیم‌پیچی: در اثر حرارت بالا، نوسانات برق یا ورود آب به داخل استپر موتور، سیم‌پیچی آن ممکن است بسوزد.
• خرابی بلبرینگ‌ها: بلبرینگ‌های استپر موتور ممکن است در اثر سایش یا ورود ذرات خارجی خراب شوند.
• خرابی ECU: در برخی موارد، خرابی ECU نیز می‌تواند باعث اختلال در عملکرد استپر موتور شود.

کدهای خطای مربوط به استپر موتور

هنگامی که استپر موتور خودرو دچار مشکل می‌شود، ECU (واحد کنترل الکترونیکی) معمولاً یک کد خطا ثبت می‌کند. این کدها به مکانیک‌ها کمک می‌کنند تا مشکل را دقیق‌تر تشخیص دهند و تعمیرات لازم را انجام دهند.

کدهای خطای رایج استپر موتور:

کدهای خطای مرتبط با استپر موتور معمولاً با حرف P شروع می‌شوند و به دنبال آن یک عدد چهار رقمی قرار می‌گیرد. برخی از رایج‌ترین کدهای خطای استپر موتور عبارتند از:

P0505: این کد نشان‌دهنده دور آرام غیرعادی است و معمولاً به دلیل خرابی استپر موتور یا مشکلات در سیستم کنترل دور آرام رخ می‌دهد.

P0506: این کد نیز نشان‌دهنده دور آرام غیرعادی است و ممکن است به دلایلی مانند آلودگی استپر موتور یا خرابی سنسورهای مرتبط با آن ایجاد شود.

P0507: این کد نشان‌دهنده ولتاژ پایین یا بالای مدار کنترل استپر موتور است.

P0508 و P0509: این کدها نیز مربوط به ولتاژ مدار کنترل استپر موتور هستند و ممکن است به دلیل مشکلات در سیم‌کشی یا ECU ایجاد شوند.

علل ایجاد کدهای خطای استپر موتور:

آلودگی استپر موتور: تجمع ذرات کربن و روغن روی تیغه‌های استپر موتور می‌تواند باعث اختلال در حرکت آن شود.

ساییدگی مکانیکی: با گذشت زمان، قطعات مکانیکی استپر موتور ممکن است دچار سایش شوند.

خرابی سیم‌پیچی: در اثر حرارت بالا یا نوسانات برق، سیم‌پیچی استپر موتور ممکن است بسوزد.

خرابی بلبرینگ‌ها: بلبرینگ‌های استپر موتور ممکن است در اثر سایش یا ورود ذرات خارجی خراب شوند.

خرابی ECU: در برخی موارد، خرابی ECU نیز می‌تواند باعث اختلال در عملکرد استپر موتور شود

نحوه تشخیص و رفع کدهای خطای استپر موتور:

برای تشخیص دقیق علت ایجاد کد خطا، نیاز به استفاده از دستگاه دیاگ است. دستگاه دیاگ می‌تواند کدهای خطا را خوانده و اطلاعات دقیقی در مورد مشکل به مکانیک ارائه دهد.

پس از تشخیص علت ایجاد کد خطا، مکانیک می‌تواند اقدامات لازم برای رفع مشکل را انجام دهد. این اقدامات ممکن است شامل موارد زیر باشد:

تمیز کردن استپر موتور: در صورت آلودگی، استپر موتور را با استفاده از محلول تمیزکننده مخصوص تمیز کنید.

تعویض قطعات معیوب: در صورت وجود قطعات معیوب، مانند بلبرینگ‌ها یا سیم‌پیچی، آن‌ها را تعویض کنید.

تعویض استپر موتور: در صورت خرابی کامل استپر موتور، آن را با یک قطعه نو تعویض کنید.

تعمیر ECU: در صورت خرابی ECU، آن را تعمیر یا تعویض کنید.

نحوه عیب‌یابی استپر موتور

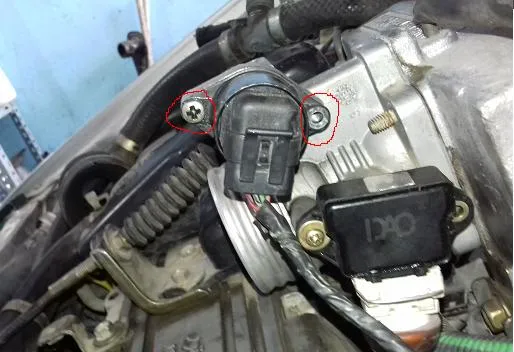

• بازرسی ظاهری: استپر موتور را از نظر وجود آلودگی، شکستگی یا آسیب‌های مکانیکی بررسی کنید.
• اندازه‌گیری مقاومت سیم‌پیچی: با استفاده از مولتی‌متر، مقاومت سیم‌پیچی استپر موتور را اندازه‌گیری کنید.
• تست عملکرد با دستگاه دیاگ: با استفاده از دستگاه دیاگ، عملکرد استپر موتور را بررسی کرده و کدهای خطا را بخوانید.
• تست عملکرد دستی: در برخی موارد، می‌توان با جدا کردن استپر موتور از خودرو و اعمال ولتاژ به آن، عملکرد آن را بررسی کرد.

نحوه تعمیر یا تعویض استپر موتور

• تمیز کردن: در صورت آلودگی، استپر موتور را با استفاده از محلول تمیزکننده مخصوص تمیز کنید.
• تعویض قطعات معیوب: در صورت وجود قطعات معیوب مانند بلبرینگ‌ها یا سیم‌پیچی، آن‌ها را تعویض کنید.
• تعویض استپر موتور: در صورت خرابی کامل استپر موتور، آن را با یک قطعه نو تعویض کنید.
• تعمیر ECU: در صورت خرابی ECU، آن را تعمیر یا تعویض کنید.

انواع سنسورهای مرتبط با استپر موتور

برای کنترل دقیق عملکرد استپر موتور، از سنسورهای مختلفی استفاده می‌شود. برخی از این سنسورها عبارتند از:

• سنسور موقعیت استپر موتور: موقعیت دقیق دریچه هوا را اندازه‌گیری می‌کند و این اطلاعات را به ECU ارسال می‌کند.
• سنسور دمای هوای ورودی: دمای هوای ورودی به موتور را اندازه‌گیری می‌کند و این اطلاعات به ECU کمک می‌کند تا میزان هوای ورودی را تنظیم کند.
• سنسور فشار هوای ورودی: فشار هوای ورودی به موتور را اندازه‌گیری می‌کند و این اطلاعات به ECU کمک می‌کند تا میزان هوای ورودی را تنظیم کند.

تاثیر شرایط محیطی بر عملکرد استپر موتور

شرایط محیطی مانند دما، رطوبت و آلودگی هوا می‌توانند بر عملکرد استپر موتور تأثیر بگذارند. دمای بالا می‌تواند باعث افزایش مقاومت سیم‌پیچی و کاهش عملکرد استپر موتور شود. رطوبت بالا نیز می‌تواند باعث خوردگی قطعات فلزی استپر موتور شود. آلودگی هوا نیز می‌تواند باعث تجمع ذرات روی تیغه‌های استپر موتور و اختلال در عملکرد آن شود.

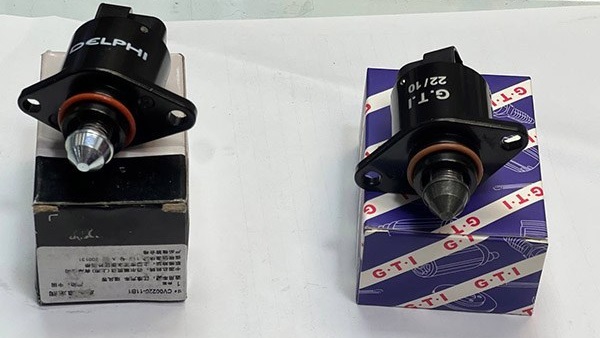

برندهای معروف تولیدکننده استپر موتور

بسیاری از شرکت‌های خودروسازی و قطعه‌سازی، استپر موتور تولید می‌کنند. برخی از برندهای معروف تولیدکننده استپر موتور عبارتند از:

• Bosch: یکی از بزرگترین تولیدکنندگان قطعات خودرو در جهان است و انواع مختلفی از استپر موتور را تولید می‌کند.
• Delphi: یکی دیگر از شرکت‌های بزرگ تولیدکننده قطعات خودرو است و استپر موتورهای با کیفیت بالایی تولید می‌کند.
• Denso: یک شرکت ژاپنی است که استپر موتورهای با تکنولوژی بالا تولید می‌کند.

آینده استپر موتور در خودروهای هیبریدی و برقی

با توجه به توسعه خودروهای هیبریدی و برقی، نقش استپر موتور در آینده خودروها تغییر خواهد کرد. در خودروهای هیبریدی و برقی، سیستم مدیریت موتور پیچیده‌تر است و از استپر موتورهای پیشرفته‌تری استفاده می‌شود. همچنین، با توجه به افزایش استفاده از موتورهای الکتریکی، ممکن است در آینده شاهد کاهش استفاده از استپر موتورهای مکانیکی باشیم و به جای آن از موتورهای الکتریکی برای کنترل دریچه هوا استفاده شود.

تاثیر استپر موتور بر عملکرد سیستم تهویه مطبوع خودرو

استپر موتور، همانطور که پیشتر گفتیم، مسئول تنظیم میزان هوای ورودی به موتور در دور آرام است. اما تاثیر آن بر سیستم تهویه مطبوع خودرو نیز بسیار قابل توجه است.

چگونه استپر موتور بر سیستم تهویه مطبوع تاثیر می‌گذارد؟

• تنظیم دور موتور در هنگام استفاده از کولر: هنگامی که کولر خودرو روشن می‌شود، بار اضافی بر روی موتور وارد می‌شود. استپر موتور با افزایش دور موتور، این بار اضافی را جبران می‌کند و از افت دور موتور جلوگیری می‌کند.
• کنترل دمای هوای داخل کابین: با تنظیم میزان هوای ورودی به موتور، استپر موتور به طور غیر مستقیم بر دمای هوای داخل کابین نیز تاثیر می‌گذارد. در واقع، با افزایش دور موتور، فن سیستم تهویه مطبوع نیز با سرعت بیشتری می‌چرخد و هوای خنک بیشتری به داخل کابین هدایت می‌شود.
• بهبود عملکرد سیستم گرمایش: در فصل سرد، استپر موتور با تنظیم میزان هوای ورودی به موتور، به عملکرد سیستم گرمایش خودرو نیز کمک می‌کند.
• نوسان دور موتور هنگام روشن کردن کولر: اگر استپر موتور دچار مشکل شود، ممکن است هنگام روشن کردن کولر، دور موتور خودرو به شدت نوسان کند یا حتی موتور خاموش شود.
• افزایش مصرف سوخت: خرابی استپر موتور می‌تواند باعث افزایش مصرف سوخت شود، زیرا موتور برای جبران کمبود هوا، سوخت بیشتری مصرف می‌کند.
